Kleinteile

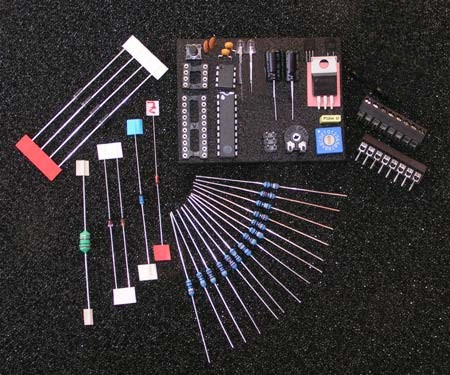

Die Kleinteile zur Bestückung der Platine kann der Laie wohl am besten anhand der bestückten Platine identifizieren. Wie ein Widerstand aussieht, wird jeder wissen, der sich traut den McCoi zusammenzubauen. Die Drossel sieht ähnlich aus, ist aber deutlich grösser als ein Widerstand. Die Kondensatoren sind alle beschriftet oder an der Farbe und Grösse zu erkennen. Leider wechseln die Farben immer mal, so dass es nicht immer ganz so eindeutig ist.
|
Aber auch hier kann die fertige Platine (oben rechts im Kopf dieser Website) helfen. Bei den Dioden ist immer auf die Polung zu achten, was man aber auch anhand des Bestückungsplans (wird mitgeliefert und steht auch zum download bereit) gut erkennen kann. Bei den LED's ist das lange Füsschen der Plus-Pol.Widerstand-Farbcodes
| Farbe | Wert für 1. Ring |
Wert für 2. Ring |
Wert für 3. Ring |
Wert für 4. Ring |
Wert für Toleranzring |
schwarz |
0 | 0 | 0 | x1 | -- |
braun |
1 | 1 | 1 | x10 | +/- 1% |
rot |
2 | 2 | 2 | x100 | +/- 2% |
orange |
3 | 3 | 3 | x1000 | -- |
gelb |
4 | 4 | 4 | x10.000 | -- |
grün |
5 | 5 | 5 | x100.000 | -- |
blau |
6 | 6 | 6 | x1.000.000 | -- |
violett |
7 | 7 | 7 | x10.000.000 | -- |
grau |
8 | 8 | 8 | x100.000.000 | -- |
weiss |
9 | 9 | 9 | x1.000.000.000 | -- |
gold |
-- | -- | -- | -- | +/- 5% |
silber |
-- | -- | -- | -- | +/- 10% |
ohne |
-- | -- | -- | -- | +/- 20% |
|
Beispiel 1
bedeutet
2-2-0 x1 1% also 220 Ohm mit 1% Toleranz |
|
Beispiel 2
bedeutet
2-2-0 x1000 1% also 220.000 Ohm (= 220kOhm) mit 1% Toleranz |
Zur Frage, wie unterscheide ich den ersten Ring vom Toleranzring, also die Frage, wie herum man so ein Teil hält: Der Toleranzring ist immer ein Stück weit abgesetzt von den anderen Ringen! Man sieht es auch in den beiden Beispielen. Wobei im Beispiel 1 der Abstand bewusst grösser gewählt wurde. Aber auch im Beispiel 2 ist der Abstand des braunen Rings grösser als der zwischen den anderen! Die dicke des Rings hat nichts zu sagen...! |
