Die Platine des McCoi (2.6)(Stand April 2007)

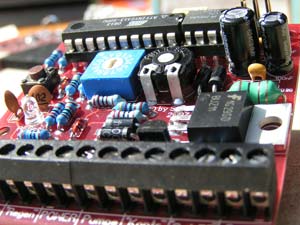

Hier seht Ihr den ersten Prototypen des McCoi 2.6 fertig zusammen-gelötet. Der Bestückungsdruck auf der Platine macht den Aufbau sehr einfach. MIt einem Multimeter und der Farbcodetabelle der Einbaudoku könnt Ihr den Wert der Widerstände leicht bestimmen. Die übrigen Bauteile ergeben sich dann schon fast automatisch... Alles sehr einfach! |

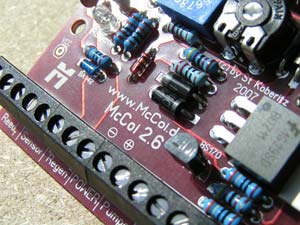

Man achte darauf,
daß alle Bauteile direkt auf der Platine aufliegen!

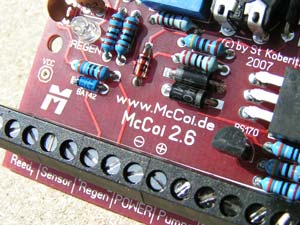

Die Stromversorgung ist nochmals mit "+" und "-" gekennzeichnet...
rot ist mal was anderes als immer grün... ;-)

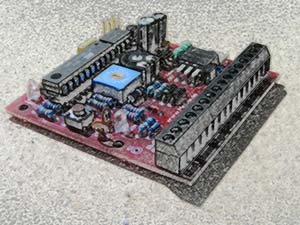

Als Bleistiftzeichnung sieht sie auch nett aus...
